康明斯柴油發電機組基本基座平臺上的修建要求及安裝標準


基本基座又稱為浮動平臺干硬性砂漿路基，它的作用是用來支撐固定不動柴油發電機組，盡管基本組裝并不屬于康明斯柴油發電機組成套設備一部分，但它會影響康明斯柴油發電機的正常工作。因而在使用康明斯柴油發電機組時，基本底座的部位選取與標準組裝至關重要，下邊康明斯公司在這篇文章為大家講解一下康明斯柴油發電機組基本底座的修建要求及安裝標準。

一、施工前常見問題

一般，混凝土組裝基本是一種靠譜簡單的安裝方式，建議用戶優先采用。

1、組裝康明斯發電機發電機組前，客戶要檢查混凝土基本的水平誤差是否滿足康明斯柴油發電機組的需求。

2、客戶應該根據設計要點和產品技術要求，來決定康明斯柴油發電機在混凝土基座的設計標高。

3、基本基座應盡量平整，康明斯發電機組全部轉動構件必須經過層層動平衡檢測。

4、基本基座要消化吸收康明斯發電機機組運行時所產生的震動，避免將震動傳達給理論基礎墻面等，因而需要配備相對應減振器（扭簧或橡膠減震墊）

5、需在基本周邊預埋排出槽，便于污水廢液等立即流出去。

6、當澆筑混泥土基座時，應保證混泥土頂部非常整齊、沒有毛邊或損傷。



二、設備基礎的功效



1、基本相當于一個硬性的支撐給康明斯發電機組，能防止晃動和振動，保證設備安全運行

2、能夠承受康明斯發電機組重量及儲備的然料及附件等

3、可避免因地面返潮而浸蝕支撐架金屬

4、保證康明斯柴油發電機組的同軸度；

5、因柴油發電機組牢固的栓在前提下，能防止挪動。


三、浮動平臺的需求



在施工中一定要注意前提下平面整齊，如在組裝康明斯發電機組中只是單純應用塑膠減震塊時，一定要按規定墊放，兩側放置一致且有效，切忌急于求成，付之一笑。

1、基礎架構

應革命老區基土層構造來決定，一般情況下，基本深層（厚）為0.7～1m，基本可高過平面圖150mm或者與平面圖一樣平，基本長、長寬比公共性汽車底盤長、寬體積大200mm。

2、固定不動孔距

基本底端應壓實，澆筑混凝土?xí)r，應按照基座固定不動孔部位預埋固定不動底腳孔，孔口規格120×120mm，孔底寬度為160×160，深度為450mm，以便固定螺絲用（固定螺絲120KW以下是M18，150KW以上是M22）。可以使用公共性底盤的支腳孔做為固定安裝，也可采用壓平板式組裝，壓平板式固定時基本支腳孔總寬規格應測算擴寬。隨后用銷釘或地腳螺栓固緊，使用時不可造成松脫。

3、地面平整

路面規定水準、整齊，平面度規定在±0.5°的平面上。水準刮平之后將發電機組擺放前提下，使各支撐點勻稱觸碰、高低不平的地方可以用簿鋼板或減振墊實。提議配合使用水準儀或其他類似儀器設備進行施工。

4、載重

康明斯柴油發電機組安裝基本應能承載發電機隊的凈重，一般砼基本重量為發電機組重量1.5～2倍，若主機房坐落于連體衣建筑內部且有防震標準時，應使用減振基本，基本重量為發電機組重量3～5倍，減振基本設計應請建筑施工員設計方案。

5、避震

康明斯發電機組自身具有極好的避震特性，故發電機組不一定要特制基本，發電機組可直接安裝在平面及具有足夠強度細石混凝土上。針對很嚴格的地方，可以設置減振墊或彈簧墊（可配套設施固定螺絲一起使用）。

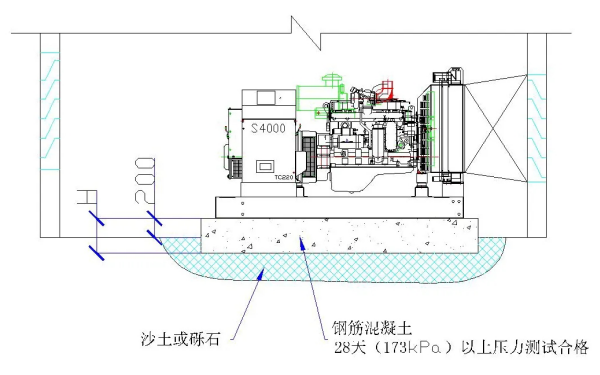

柴油發電機組混凝土支撐平臺設計圖紙



四、計算方式



1、計算方法

混泥土組裝基座是一種靠譜的安裝方法，基座一般高出地面100～200，其厚度D計算公式如下：

D=W/（d×B×L）

式中，W=發電機組總重量

d=混泥土比例，型號450一般取2300（kg/m3）

B=混泥土基座總寬

L=混泥土基座長短

2、通用性組裝數據信息

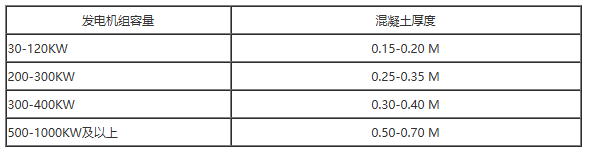

組裝基本的好與壞，在發電機組的正常使用時會獲得顯著反應。用戶在選擇組裝康明斯發電機基本時，要了解土層狀況，土層至少得可以承受發電機隊的長久有效凈重及震動，所以在設計時應仔細斟酌。現階段一般來說，混泥土厚度應符合下列規定就可以：
